耐火纖維制品抗拉強度的測定

　　1 耐火纖維制品抗拉強度的測定原理

　　在室溫下，拉伸規定尺寸試樣使其斷裂，測定抗拉強度。

　　2 耐火纖維制品抗拉強度的測定設備

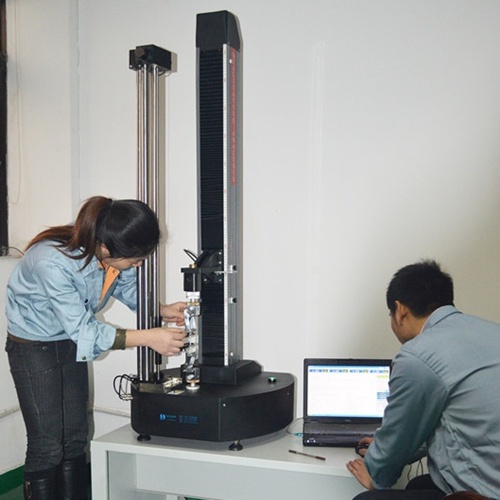

東莞市特斯特檢測儀器有限公司的工作人員在測試產(chǎn)品

　　拉力試驗機，配有一對夾具，夾頭的夾持面積至少為75mm×40mm。拉伸時(shí)應能以規定的恒定速率拉斷試樣，并符合JJG 139的要求。

　　3 測定耐火纖維制品抗拉強度的試樣制備

　　3.1 按GB/T 17911-2018第4章的規定制備試樣。

　　3.2 按GB/T 17911-2018，6.3.2的規定干燥試樣。

　　4 測定耐火纖維制品抗拉強度的試驗步驟

　　4.1 試樣干燥后，按第5章的規定測量試樣的厚度，用鋼板尺測量試樣的寬度，精確至0.5mm。

　　4.2 用夾具夾緊試樣兩端，試樣被夾面積為75mm×40mm，所施拉力方向應平行于試樣長(cháng)度方向。在整個(gè)拉伸過(guò)程中以100mm/min恒定速率拉伸試樣至斷裂，紀錄最大拉力。

　　4.3 斷裂發(fā)生在夾口處的結果應廢棄，重新制樣進(jìn)行試驗，直至有效試樣數符合表1的要求。

　　5 耐火纖維制品抗拉強度的測定結果計算

　　按下式計算抗拉強度Rm，數值以kPa表示，結果按GB/T 8170修約至整數位。

　　Rm=F/Wt×10³

　　式中：

　　F——試樣斷裂時(shí)的最大拉力，單位為牛（N）；

　　W——試樣受拉部分的原始寬度，單位為毫米（mm）；

　　T——試樣受拉部分的原始厚度，單位為毫米（mm）。

　　6 本項目試驗報告

　　按GB/T 17911-2018第12章的要求報告試樣的長(cháng)度方向與制品制造方向的關(guān)系和5個(gè)試樣試驗結果的平均值。

本文是濟南火龍熱陶瓷有限責任公司編輯摘自GB/T 17911-2018，本文詳述了耐火纖維制品抗拉強度的測定，從耐火纖維制品抗拉強度測量原理、所用設備、試樣制備、試驗步驟到耐火纖維制品抗拉強度的計算以及報告的編寫(xiě)。濟南火龍熱陶瓷有限責任公司12年專(zhuān)注耐火纖維制品的研發(fā)、生產(chǎn)與拓展應用，主營(yíng)產(chǎn)品有陶瓷纖維毯、板、氈、紙、模塊、布帶繩、玻璃纖維針刺氈等。

HLGX耐火纖維制品采購熱線(xiàn)：400-0531-696

本文由濟南火龍熱陶瓷有限責任公司整理

　　轉載請注明出處www.youxbei.com

侵權必究
